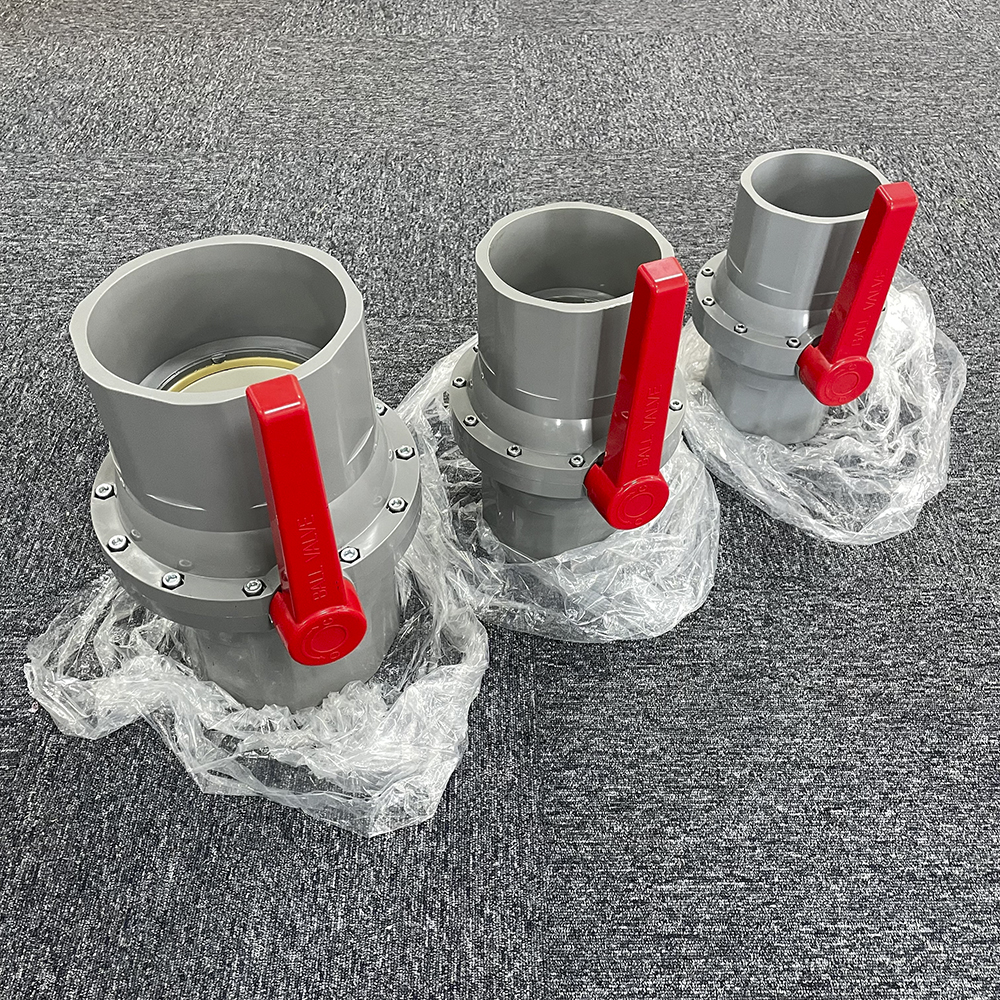

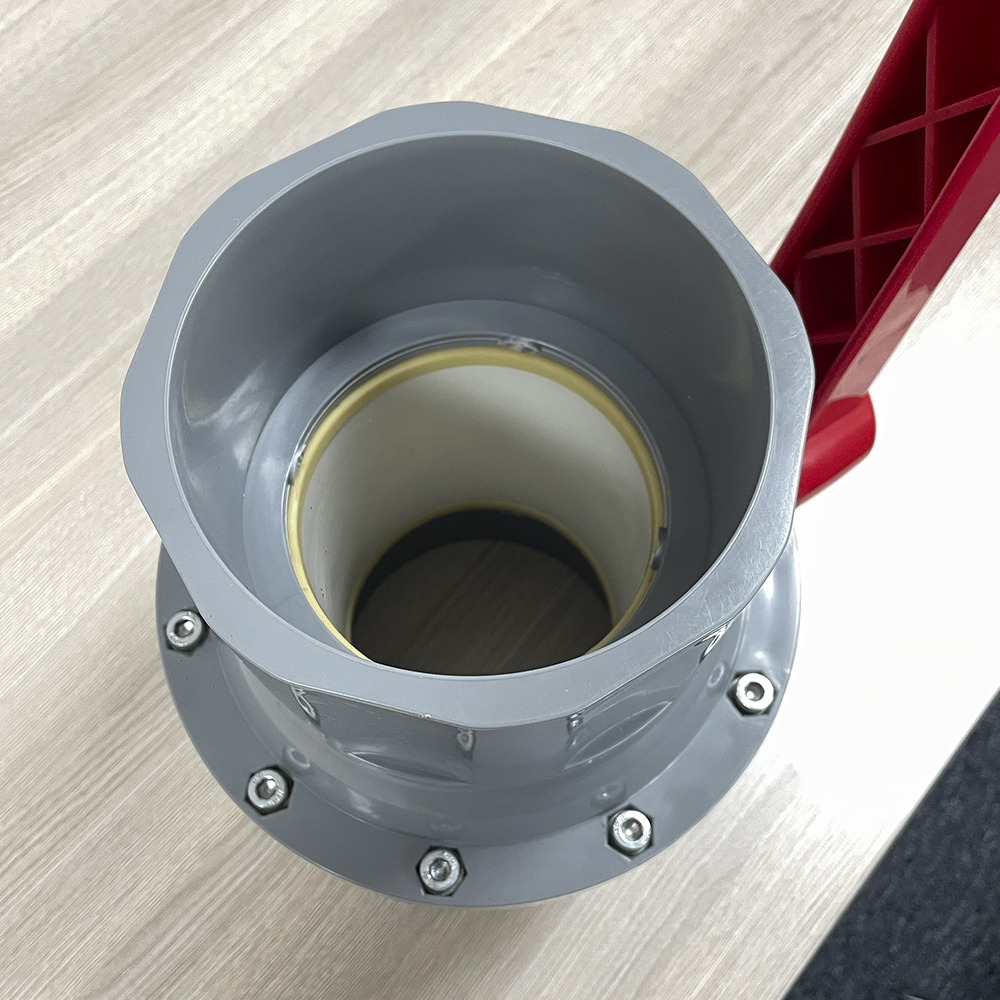

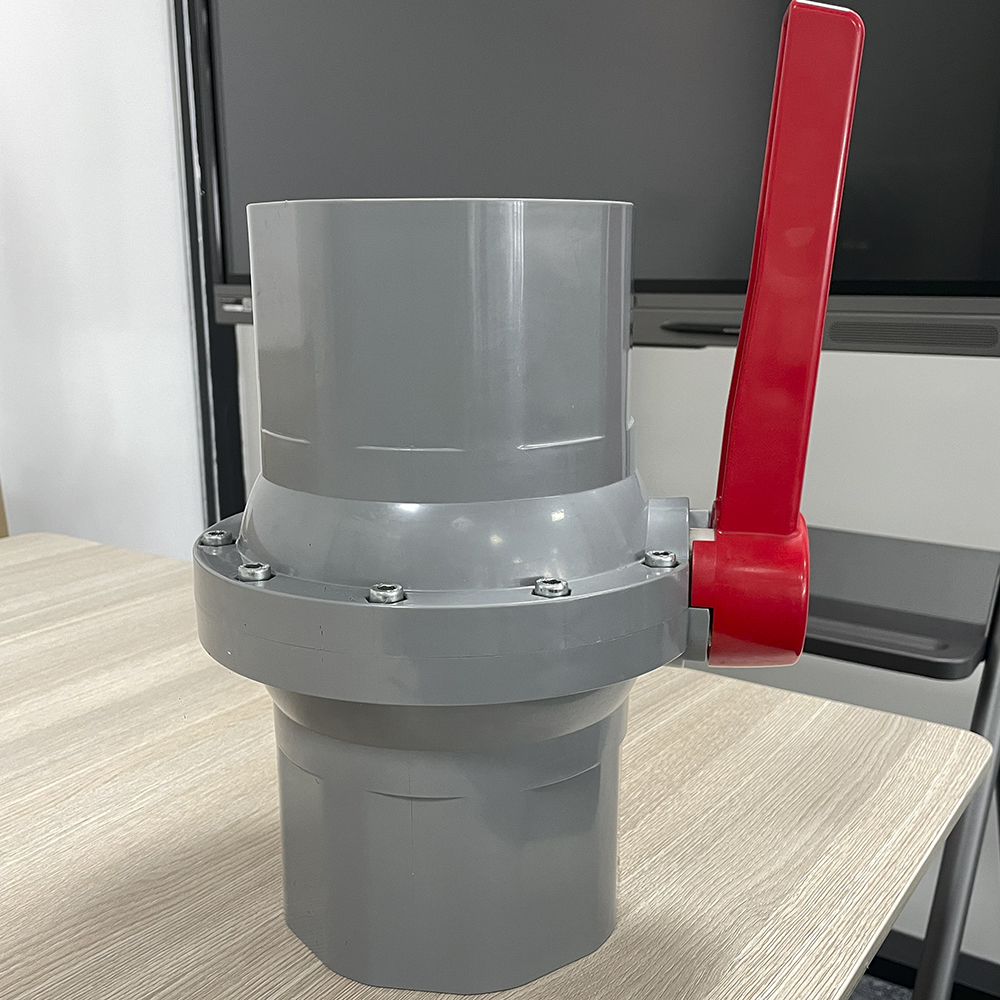

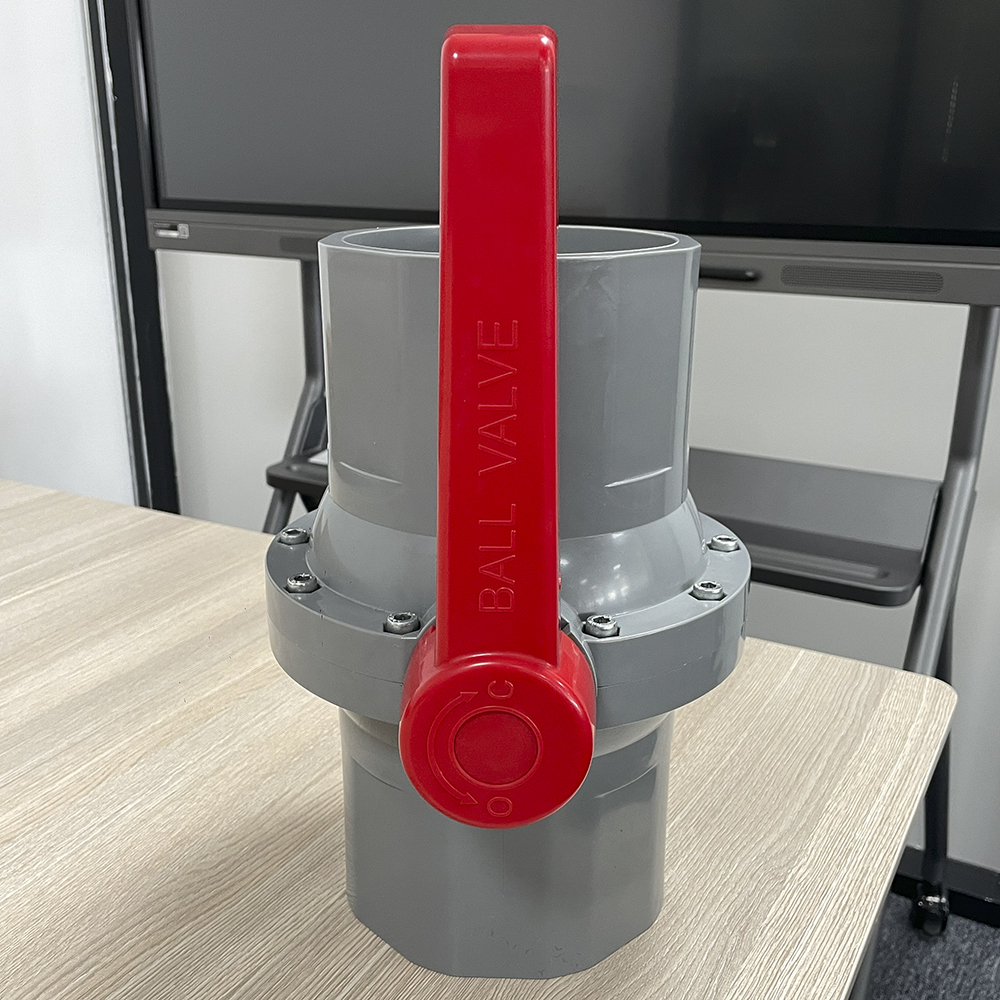

DN200 loyihasi uchun OEM yuqori sifatli 140MM 160MM 168MM 200MM zanglamaydigan po'latdan yasalgan UPVC katta o'lchamli sharsimon klapan

Qisqacha tavsif:

Sharsimon klapan
1. Yumshoq ranglar va ixcham dizayn
2. Oqishdan himoya qilish operatsiyasi;
3. Yengil va birlashma uchlari oson o'rnatishni ta'minlaydi
4. Arzonroq transport xarajatlari va uzoq ishlash muddati kabi iqtisodiy
5.Yaxshi va yuqori sifatli nazorat
6. Atrof-muhitga zararli, toksik bo'lmagan
7. Ob-havo va aşınma qarshiligi va mukammal kimyoviy qarshilik
8. Qurilish, sug'orish, sanoat va suzish havzasida keng qo'llaniladi
9. Kichik buyurtma qabul qilinadi
10. Mijozning dizayni va logotipi qabul qilinadi

Hajmi:140MM 160MM 168MM 200MM

Qo'shma uchi:ASTM BS DIN ISO JIS

Ish bosimi:PN16

Bizga elektron pochta xabarini yuboring

Mahsulot tafsiloti

TSS

Mahsulot teglari

Afsona va jismoniy xarita

bitta ishlab chiqarish

Komponent materiali

materialning spetsifikatsiyasi

YO'Q.	Qism	Materiallar	Miqdori
1	TANA	UPVC, CPVC	1
2	STEM O-ring	EPDM, FPM (NBR)	1
3	STEM	UPVC, CPVC	1
4	TO'P	UPVC, CPVC	1
5	O'RINTIQ MUHRI	TPE, TPVC, TPO	2
6	QOPQOQ	PVX, ABS	1

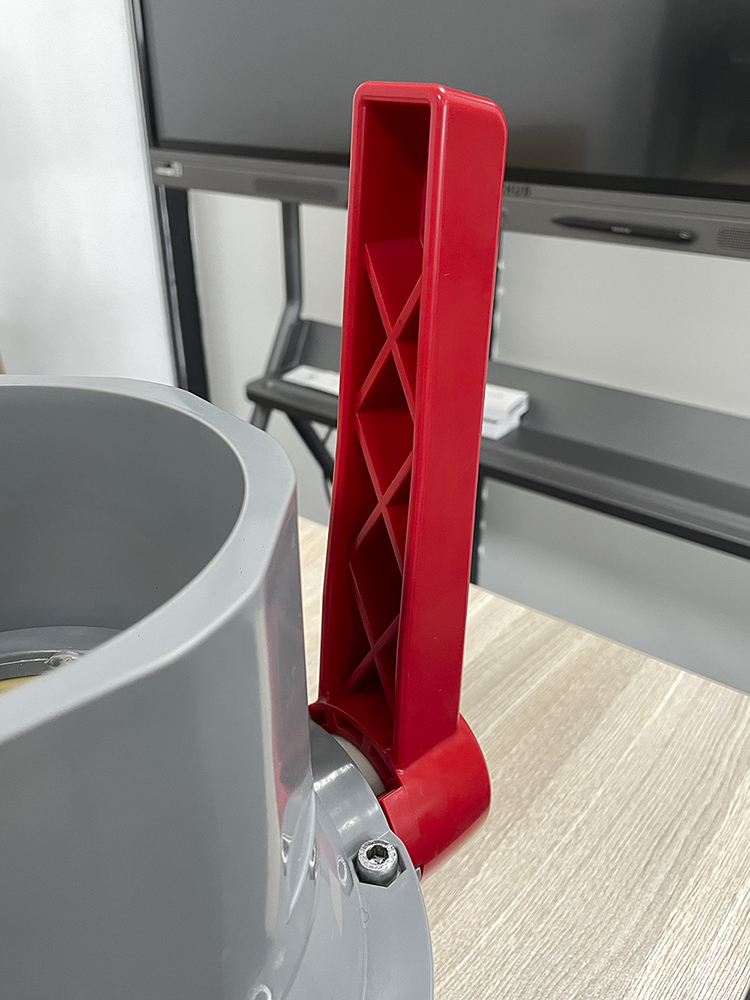

7	TUTQICH	PVX, ABS	1

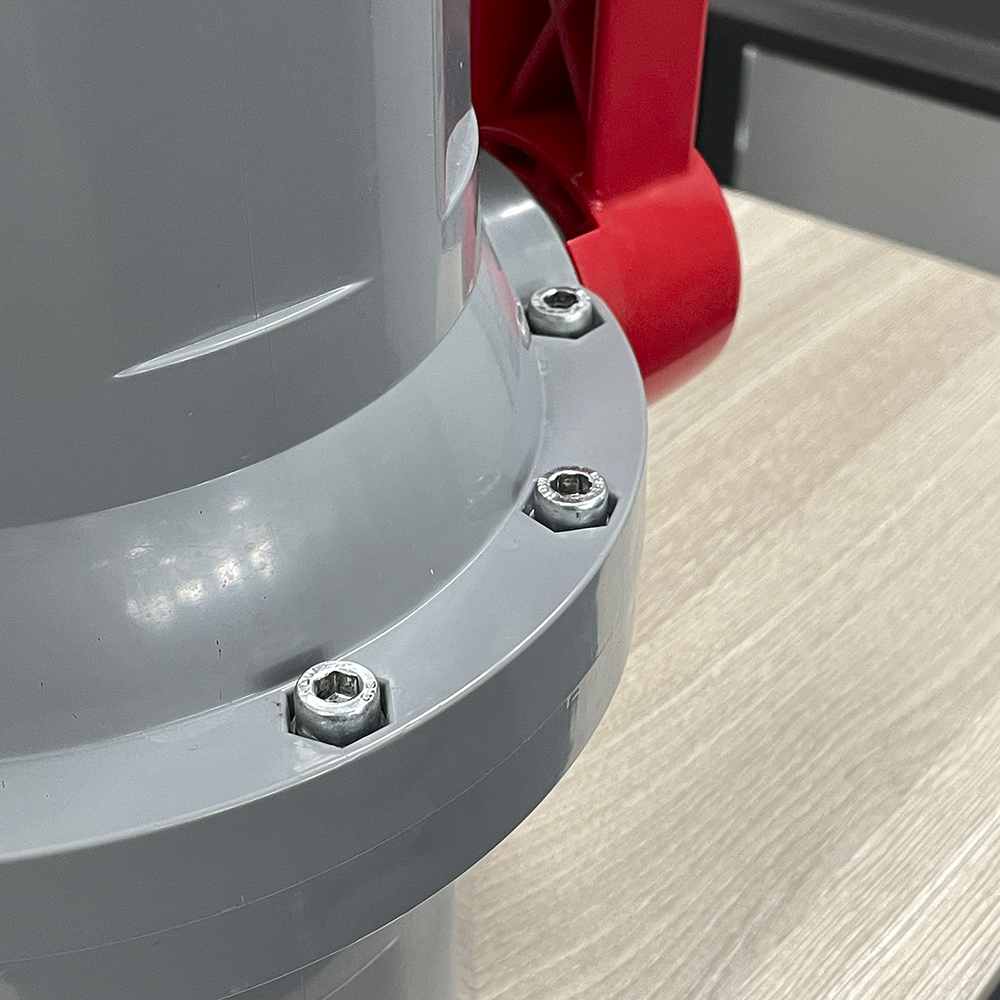

8	VINT	SS304, PO'LAT	1

Model o'lchami parametrlarini taqqoslash jadvali

O'LCHAM												Birlik
MODEL	DN		15	20	25	32	40	50	65	80	100
	HAZM		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Dyuym
	ming./in	Yadro qurolini tarqatmaslik to'g'risidagi shartnoma	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	ming./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
